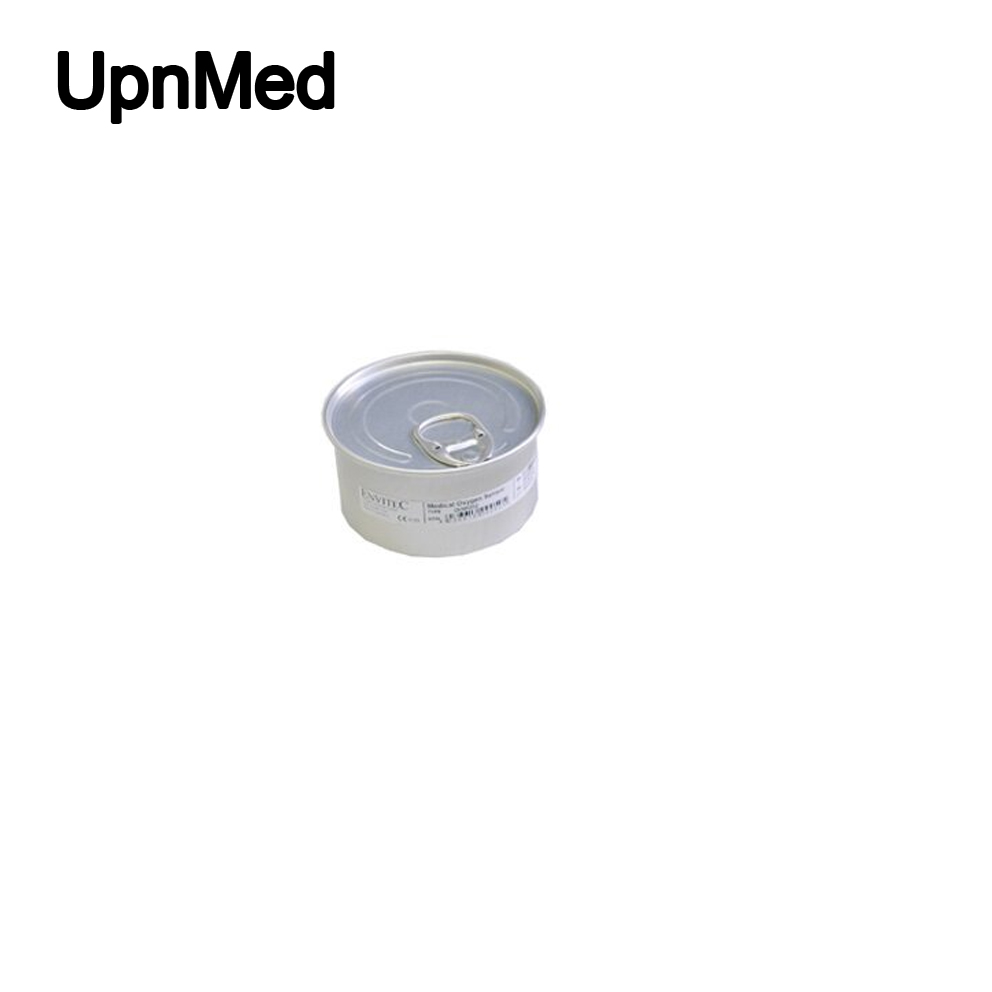

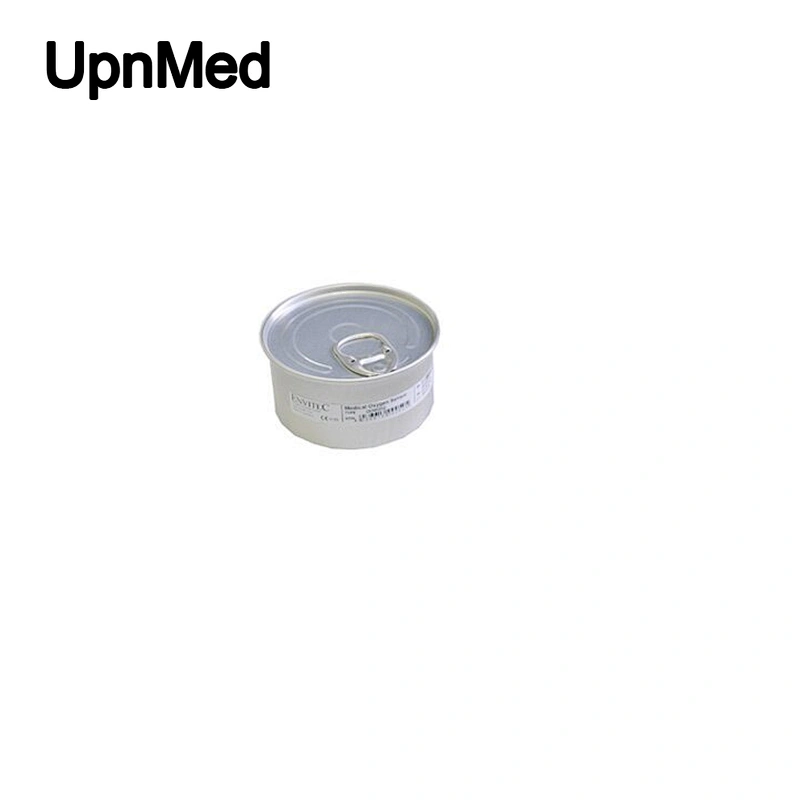

OOM 201 Drager oxygen sensor

Sensor Specifications & Compatibility

Catalog Number

E61663/OOM201

Output Signal in Air

24A - 32A (Dual Cathode) no temperature compensation

Response Time T 90%

< 12 seconds

Nominal Sensor Lifetime

 500 000 % volume Oxygen hours

Electrical Interface

Gold plated slip rings

Compatibility:

Draeger 6850645 (Dr¤ger)

Babylog, Fabian, Cicero, PM8030

Evita, Oxydig, Anemone, Oxycom

Incubator 8000

M08 ST13

MAX11

Invivo Magnitude

10-103-07

PT14A

Teledyne R13 C-61139

Hudson 5557 (V14)

VTI 101372, 100352

Medical Oxygen Sensors (Fuel Cells) general specifications:

Measurement Range:

0-100 % oxygen

Accuracy and Repeatability:

< 1 % vol. O2when calibrated at 100 % O2

Zero Ofset:

< 0.5 % vol. O2in 100% N2, applied 5 minutes

Linearity Error:

< 3 % relative

Cross Interference:

< 0.5 % vol. O2response to:

10 % CO2balance N2

80% N2O balance N2

7.5% Halothane balance N2

7.5 % Isofurane balance N2

7.5 % Enfurane balance N2

9% Sevofurane balance N2

20% Desfurane balance N2

Infuence of Humidity:

- 0.03 % rel. per % RH at 25C

Infuence of Pressure:

proportional to change in oxygen partial

pressure

Infuence of Mechanical Shock:

< 1% relative after a fall from 1m

Operating Temperature:

0 to 50C

Temperature Compensation:

built-in NTC compensation (see below)

Efect of Temperature

between +5 C and +25 C: 3 % relative error

Compensation (steady state):

between 0 C and +50 C: 8 % relative error

Operating Humidity:

0-99 % RH non-condensing

Long Term Output Drift:

< 1 % vol oxygen per month

typically < - 15 % relative over lifetime

Storage Temperature:

-20 to +50 C

Recommended Storage:

+5 to +15 C

Recommended Load:

10 kOhms

Warm-Up Time:

< 30 minutes, after replacement of sensor

Weight:

approximately 28 grams
